一、概述：

目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路的接觸電阻時，由于收到油膜和動靜觸點間氧化層的影響，測量的電阻值偏大若干倍，掩蓋了真實的接觸電阻值。因此，電力部標準SD301—88《交流500KV電氣設備交接和預防性試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于100A的規定，以確保測量的準確度。

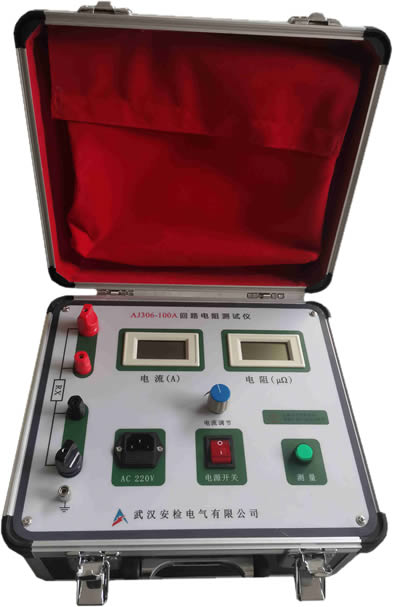

回路電阻測試儀是采用數字電路技術和開關電源技術相結合設計而成。它適用于開關控制設備的接觸電阻、回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍陔娏?00A的情況下直接測得回路電阻和接觸電阻，并用數字顯示出來。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試得要求。

二、技術指標：

1. 測量范圍：1—1999.9ｕΩ
2. 分辨率：0.1ｕΩ
3. 測試電流： ≤100A
4. 測量精度：0.5%
5. 顯示方式： 電流 ：三位半LCD     電阻 ：四位半LCD
6. 工作方式：連續
7. 工作電源：AC220V
8. 體積：480×320×220
9. 重量：13Kg
