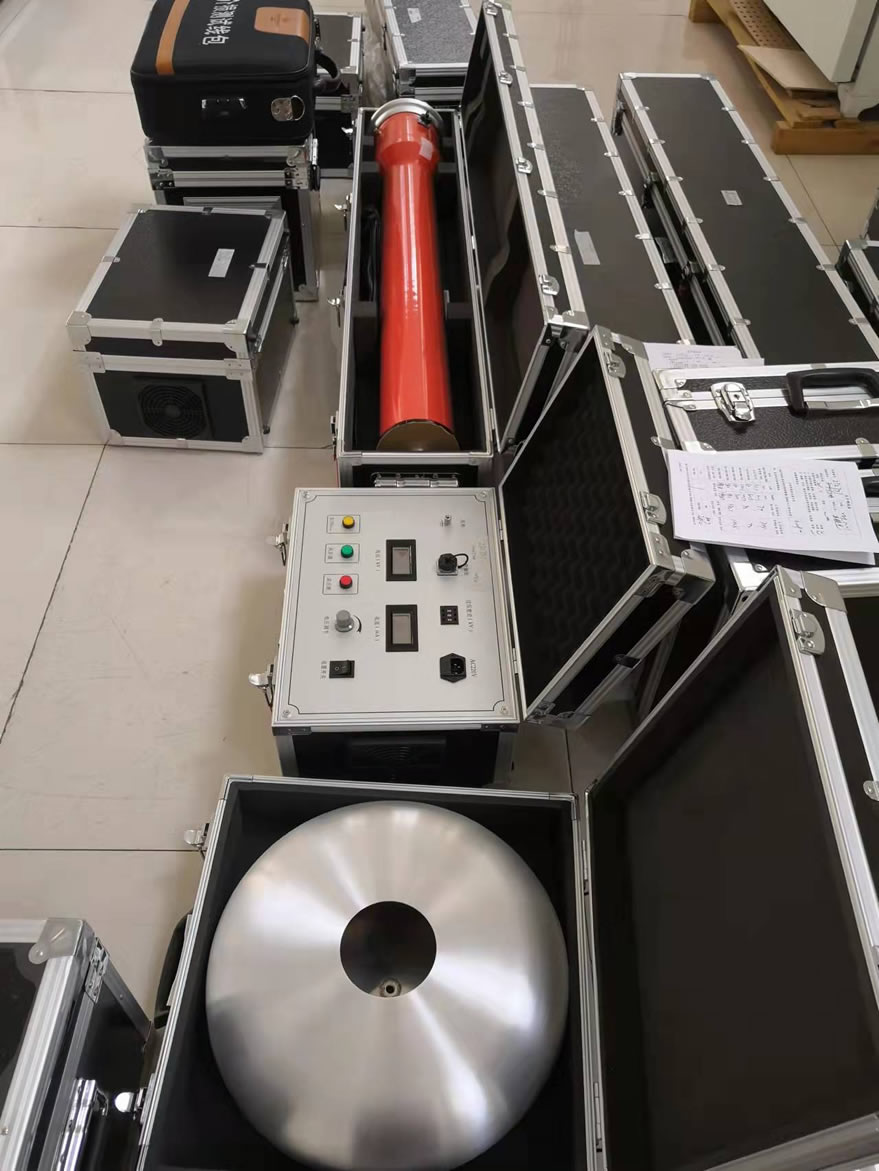

AJF-300KV2 mA直流高壓發生器
主要技術參數特點
1．技術特點：
（1）精度高、測量準確?？刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
（2）電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
（3）負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
（4）采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
（5）增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
（6）過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
（7）故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。
（8）倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
（9）機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
2．技術參數：
|
規格 技術參數 |
300/2 |
300/3 |
300/5 |
|
額定電壓(kV) |
300 |
300 |
300 |
|
額定電流(mA) |
2 |
3 |
5 |
|
額定功率(W) |
600 |
900 |
1500 |
|
控制箱質量 |
6.5 |
6.5 |
7.5 |
|
倍壓筒質量 |
11 |
11 |
11.5 |
|
倍壓筒高度 |
1250 |
1250 |
1250 |
|
電壓精度 |
±(1.0%讀數＋2個字) |
||
|
電流精度 |
±(1.0%讀數＋2個字) |
||
|
紋波系數 |
≤0.5% |
||
|
電壓穩定度 |
電源電壓變化±10%時≤1% |
||
|
過載能力 |
空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流 |
||
|
電源 |
單相交流50Hz 220V±10% |
||
|
工作方式 |
間斷使用：額定負載30分鐘 |
||
|
1.1倍額定電壓使用：10分鐘 |
|||
|
工作環境 |
溫度：-10℃～+40℃ |
||
|
相對濕度：室溫為25℃時不大于85%（無凝露） |
|||
|
海拔高度：1500米以下 |
|||
|
帶電容 負荷能力 |
被試品電容量無限制 |
||
|
可用1.5倍的額定電流充電 |
|||
|
結構特點 |
電氣絕緣倍壓筒 |
||
|
空氣絕緣、無泄漏之慮 |
|||
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 |
||
|
過壓保護采用數字撥碼開關，一目了然 |
|||
|
便攜式機箱，現場更方便 |
|||
