一、主要特點：

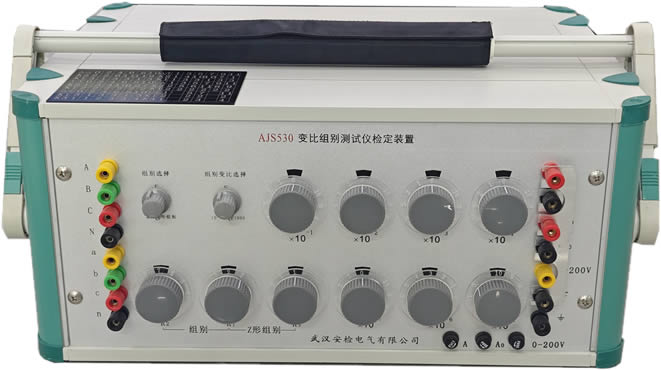

變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器 第一部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。

儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。

二．技術指標：

1 ：整機通用技術指標

①電壓比率量值準確度級別：0.01級

②輸入電壓范圍：0V～240V

③輸出電壓比率范圍：1.000000～100000

④輸出組別變比范圍：10、100、1000、

輸出變比在Y/Y和D/D時是上面的10，100，1000，

但如果是其他的接法就有√3的關系。

在Y/D接法是原變比值上要/√3，即5.7735，57.735，577.35。

在D/Y接法是原變比值上要*√3，即17.732，173.2，1732.

在Y/z接法是原變比值上要/√3，即5.7735，57.735，577.35。

在D/z接法是原變比值上要/3，即3.3333，33.333，333.33。

⑤輸出組別變比精度：0.05%

⑥連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z
