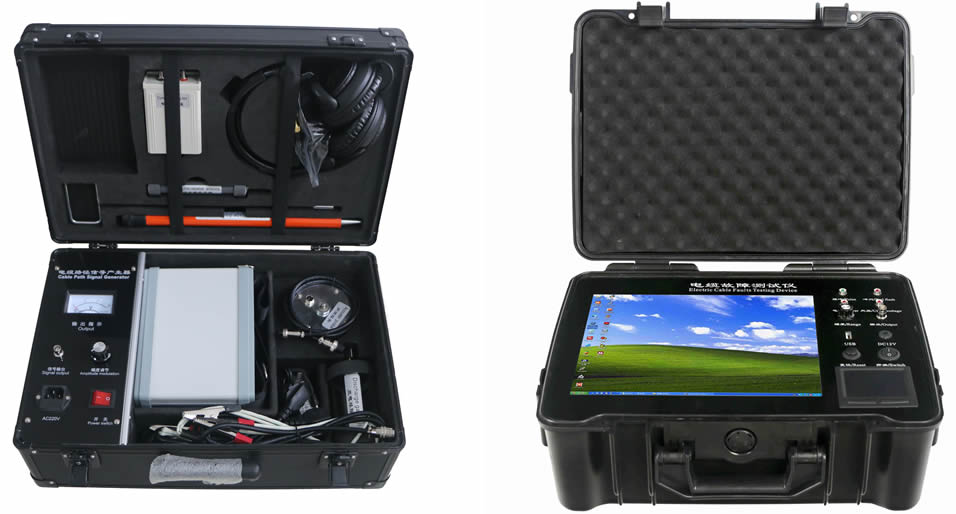

一、產品描述

二、優勢特性：

◆國內領先采用工控嵌入式計算機平臺系統，全電腦win7系統操作平臺，集成化軟件測試，并配有電纜故障測試軟件。

◆國內領先采用12.1in大屏幕，觸控鼠標操作，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程鋁合金機箱，防震防潮實現極強穩定性。

◆采用最新的USB通信接口，采集信號穩定，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。

◆軟軟件實現波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，雙游標移動可精確到0.15米，提高測試精度，減少誤差。

◆主機支持主機自帶WIFI接收功能，專用3G軟件可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作（選配）。

◆內置現場波形和現場實物接線圖，利于現場測試比對和日常學習，并能自動生成測試報告并打印。

◆關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。

◆高壓放電部分四種可供用戶選擇，國內領先全新的8.4kg HDG-350+高頻高壓電源替換65kg試驗變壓器和操作箱，HDG-251內置電容一體化高頻高壓電源高壓沖擊部分，適用范圍廣，真正綜合輕便化，國內領先。

三、技術參數：

◆可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。                            ◆可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。

◆可測量長度已知的任何電纜中電波傳播的速度。        ◆可測試電力電纜埋設路徑及埋設深度

顯示方式：12.1英寸工業級液晶屏（win7操作平臺）     測試距離：不小于60km      存儲空間：固定8G

測試方法：低壓脈沖法、沖閃電流法、直閃電流法      操作方式：觸控鼠標操作     最短測試距離（盲區）：0-5米或無盲區

分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米  精確定點誤差：±0.2m       測試誤差：系統誤差小于±1%

儀器采樣頻率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz

脈沖寬度：100ns、200ns、1μs、2μs、5μs（軟件自動匹配）

待機時間：可連續使用6小時左右                     主機重量：7kg              外形尺寸：180mm×300mm×400mm

環境溫度：-20℃～﹢40℃，相對濕度：80%  電源與功耗： AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W

◆路徑儀技術指標：

信號頻率：15KHz正弦波            輸出功率：Pomax≥100W         輸出阻抗：Zo=Zc(電纜特性阻率)

震蕩方式：斷續                   環境溫度：－10℃～＋40℃      相對濕度：RH≤85%（25℃）

主機重量：9.8kg                  外形尺寸：180mm×300mm×400mm

◆聲磁數顯同步定點儀技術指標：

數顯距離：最大500米，最小0.1米 粗測誤差：小于10%，定點誤差為零                 電磁通道接收機靈敏度：<5μV

電磁通道增益：>110dB (30萬倍)聲音通道音頻放大器增益：<120dB (信噪比4:1時100萬倍)50Hz工頻抑制度：>40dB (100倍)

◆YD型電纜測試高壓試驗變壓器：

額定容量：3kVA/5kVA            單臺額定輸出電壓：(AC)50KV  （DC）70KV             輸出電流：60mA

輸入電壓：200V                 輸入電流：15A                                      變壓比：500/1

變壓比誤差：＜±1%             阻抗電壓：＜10%

◆服務方式及技術： a、手機安卓版測試軟件服務（選配）；b、波形郵件傳輸實時分析服務
