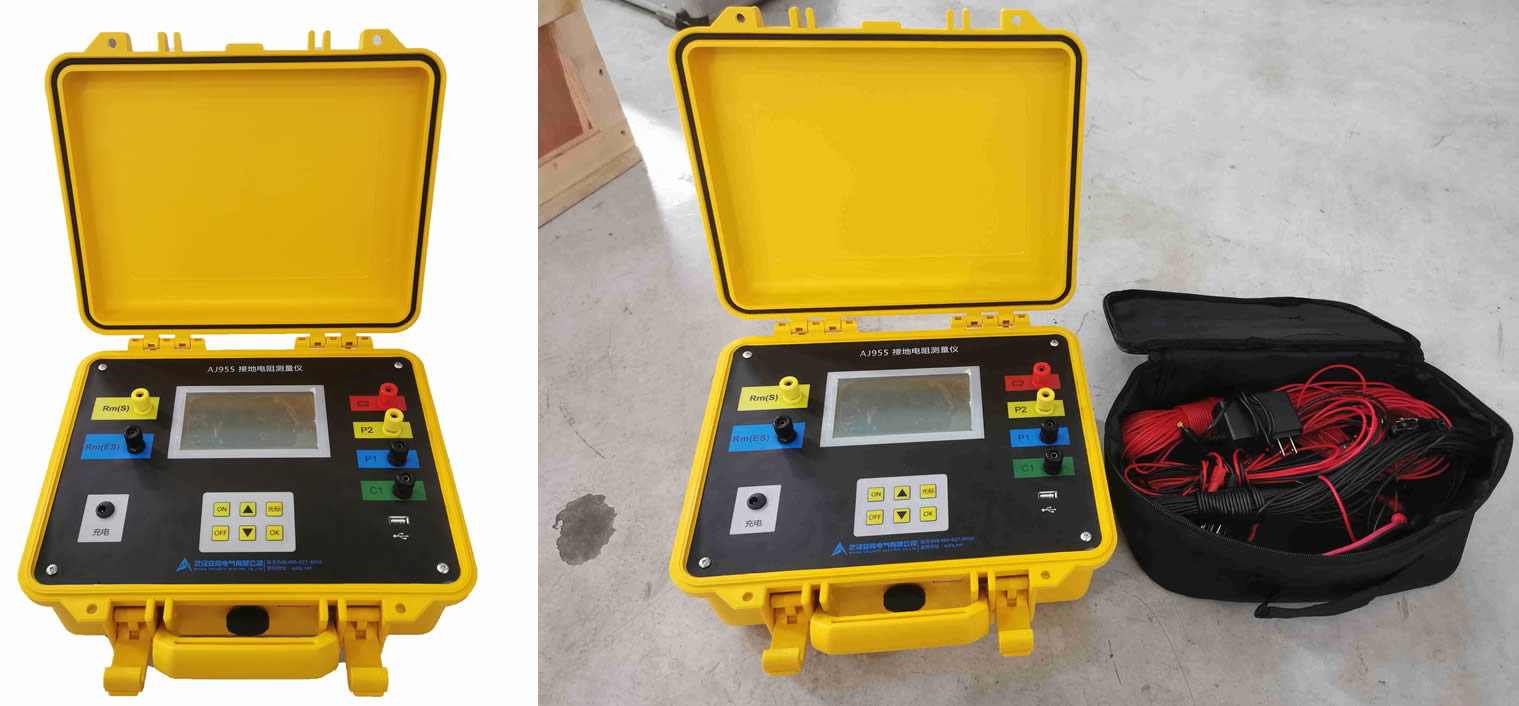

一、用途

本儀器主要用于測試接地裝置的工頻接地阻抗、土壤電阻率、接觸電壓、跨步電壓、等工頻參數。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。儀器內置鋰離子電池，尤其適合野外無電源的場合，如桿塔工頻參數的測量。

二、概述

工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在國家標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則第一部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用45Hz和55Hz兩種頻率的電流進行測試，故所測數值嚴格地說應該稱之為“接地阻抗”。

在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，如果抗干擾措施不當，可使得測試結果產生很大的誤差。為了降低現場干擾的影響，目前采用的方法主要有兩種，一種是增大測試電流，另一種是采用異頻法。第一種方法是通過加大測試電流（DL/T475-2017標準推薦不宜小于50A）來加大信號電壓和信號電流，從而提高信噪比，減小測量誤差。這種方法由于采用了很大的測試電流，使得設備非常笨重，且布線勞動強度很大，耗時耗力。而且，由于主要干擾與信號同頻，無法從根本上消除干擾的影響。異頻法則是通過改變測試電流的頻率來避開工頻干擾，由于信號頻率與干擾頻率不同，就可以通過濾波器來濾除干擾的影響，從而提高測量精度。異頻法由于采用的測試電流較小，因此設備小巧，布線勞動強度也大大減輕。由于具有測試結果穩定可靠和省時省力的優點，異頻法測試已被國內外專家廣泛接受和采用。

但是根據定義，工頻接地阻抗是指接地裝置在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻,因此測得的數值就會與工頻電流下測得的值有偏差。理論和實踐表明，產生偏差的原因是，接地裝置的接地阻抗是復數阻抗，不僅包含電阻性分量，還含有與頻率有關的電感性和電容性分量。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試頻率與工頻不能相差太遠，且測試電流的波形應為正弦波（其他波形如方波含有豐富的諧波頻率）。早在70年代，美國、日本等國就規定了測試頻率與工頻之差不能超過10Hz。中國國家標準GB/T17949.1-2000要求測試電流頻率應該盡量接近工頻，行業標準DL/T475-2017規定了測試電流頻率宜在40～60Hz之間。本儀器采用45Hz和55Hz兩種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性和等效性進一步得到提高。

三、性能特點

1、測量的工頻等效性好。測試電流波形為正弦波，頻率為45Hz和55Hz雙頻。

2、抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

3、內置鋰離子電池。無交流供電的場合也可使用，適合野外使用。

4、可測量現場干擾，方便用戶估計測量誤差。

5、操作簡單。全中文菜單式操作，直接顯示出測量結果。

6、布線勞動量小，無需大電流線。

7、可保存現場測試數據（關機數據不消失）

8、本儀器體積小、重量輕，方便攜帶。

四、技術指標

1、量  程：100Ω、200Ω、400Ω、1kΩ、2kΩ(可選擇)

2、測量誤差：±(1％×讀數+0.01)Ω

3、測試電流波形：正弦波

4、測試電流頻率：45Hz、55Hz

5、測試電流：10mA、20mA、50mA、100mA、200mA可選擇

6、最大輸出電壓：50V

7、交流充電電源：AC220V±10％，50Hz

8、內置電池：鋰離子電池(11.1V,2.5AH)

9、使用環境：溫度：-10℃～40℃；相對濕度：<90%

10、外形尺寸：240×220×190

11、儀器重量：3kg
