高壓耐壓試驗設備

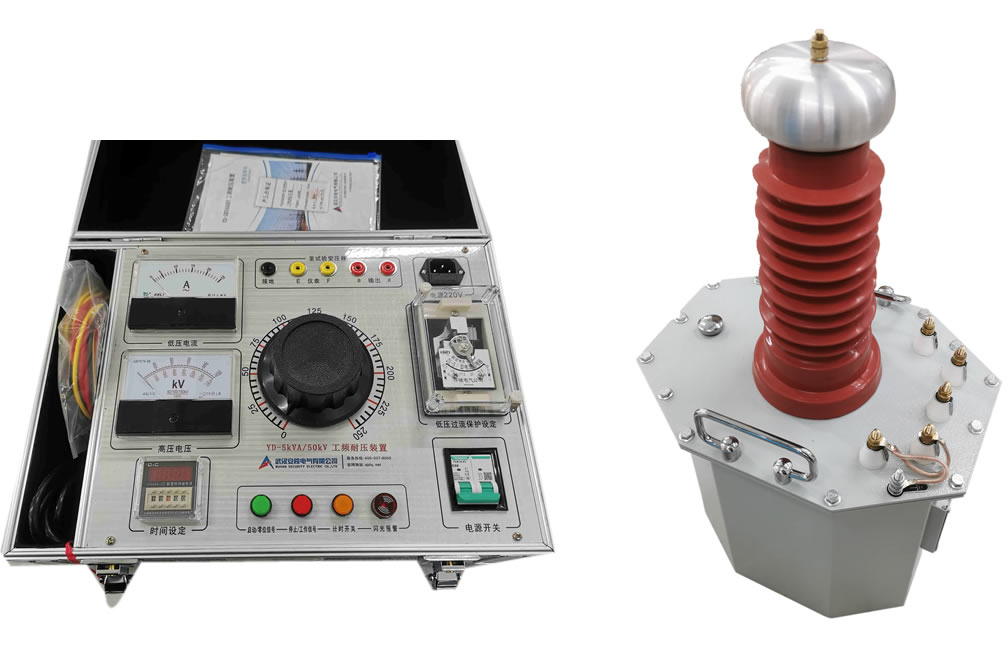

YD-5KVA50K V油浸式試驗變壓器（含操作箱）
一、概述：
YD-5KVA/50KV工頻耐壓裝置（下稱試變）又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。
二、結構
交流型試驗變壓器、交直流兩用輕型高壓試驗變壓器采用優質冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外；外殼為便攜式，具有體積小、重量輕、外形美觀、移動方便等優點。
三、工作原理
用工頻220V（10KVA以上用380V）電源接入控制箱（臺）（為試驗變壓器配套設備，詳細資料請見后面控制箱（臺）使用說明書），經自耦調壓器調節0－220V/380V電壓輸入到試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。
本系列產品分為三大類：交流型、交直流兩用型，同時可將帶有200V抽頭的連接成串激式試驗變壓器。
四、技術參數
1.交流試變技術參數
|
容量 （KVA） |
高壓輸出 電壓（KV） |
高壓輸出 電流（mA) |
低壓輸入 |
變比 |
溫升℃ 30分鐘 |
|
|
V |
A |
|||||
|
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
5 |
60 |
83 |
200 |
25 |
600 |
10 |
|
10 |
50 |
200 |
200/400 |
50/25 |
500 |
10 |
|
15 |
50 |
300 |
400 |
37.5 |
500 |
10 |
|
20 |
50 |
400 |
400 |
50 |
500 |
10 |
|
25 |
50 |
500 |
400 |
62.5 |
500 |
10 |
|
30 |
50 |
600 |
400 |
75 |
500 |
10 |
|
40 |
50 |
800 |
400 |
100 |
500 |
10 |
|
50 |
50 |
1000 |
400 |
125 |
500 |
10 |
|
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
10 |
100 |
100 |
200/400 |
50/26 |
1000 |
10 |
|
15 |
100 |
150 |
400 |
37.5 |
|
|
|
20 |
100 |
200 |
400 |
50 |
1000 |
10 |
|
25 |
100 |
250 |
400 |
62.5 |
1000 |
10 |
|
30 |
100 |
300 |
400 |
75 |
1000 |
10 |
|
40 |
10 |
400 |
380 |
100 |
1000 |
10 |
|
50 |
100 |
500 |
400 |
125 |
1000 |
10 |
|
100 |
100 |
1000 |
400 |
250 |
1000 |
10 |
|
20 |
150 |
133 |
400 |
50 |
1500 |
10 |
|
30 |
150 |
200 |
400 |
75 |
1500 |
10 |
|
50 |
150 |
333 |
400 |
125 |
1500 |
10 |
|
100 |
150 |
666 |
400 |
250 |
1500 |
10 |
|
30 |
200 |
150 |
400 |
75 |
2000 |
10 |
|
50 |
200 |
250 |
400 |
125 |
2000 |
10 |
|
100 |
200 |
500 |
400 |
250 |
2000 |
10 |
|
150 |
200 |
750 |
500 |
300 |
2000 |
10 |
|
200 |
200 |
1000 |
500 |
400 |
2000 |
10 |
|
250 |
200 |
1250 |
500 |
500 |
2500 |
10 |
|
30 |
250 |
120 |
400 |
75 |
2500 |
10 |
|
50 |
250 |
200 |
400 |
125 |
2500 |
10 |
|
100 |
250 |
400 |
400 |
250 |
2500 |
10 |
|
150 |
250 |
600 |
500 |
300 |
2500 |
10 |
|
200 |
250 |
800 |
500 |
400 |
2500 |
10 |
注：100KVA及以上的輸入電壓可提高到3000V或者由用戶提出。
