YD-5KVA50K V油浸式試驗變壓器（含操作箱） 工頻耐壓裝置 變壓器綜合測試設備
一、 概述：

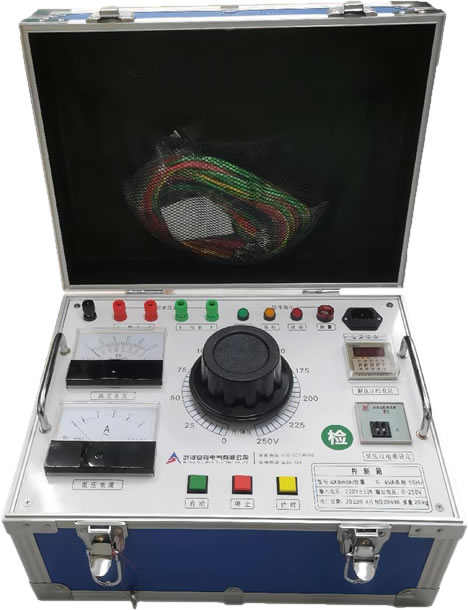

AJX系列交直流試驗變壓器控制箱控制箱（臺）是根據耐壓測試儀獨特的使用范圍而設計生產的，其功能有：
- 合閘聲光報警；
- 計時聲光報警；
- 電子式低壓電流保護（箱式）；
- 高壓電壓直讀；
- 耐壓試驗時間自由設定（數顯）；
- 移動式結構（臺式）
二、工作原理：
AJX系列交直流試驗變壓器控制箱控制箱是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即耐壓測試儀的輸入電壓），以獲得所需要的試驗高壓電壓值。
技術參數、規格及選用配套
該交直流試驗變壓器控制箱控制箱的容量是與調壓器的容量而標稱，如果和耐壓測試儀（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—耐壓測試儀容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于耐壓測試儀容量，即：P0=P。
交直流試驗變壓器控制箱控制箱的技術參數如表1
|
規 格 |
容量（kVA） |
電 源 |
輸 出 |
外型尺寸 |
參考重量 |
|||
|
相數 |
電壓（V） |
頻 率（Hz） |
電壓（V） |
電流（A） |
||||
|
AJX |
3 |
1 |
220 |
50 |
240 |
13.6 |
300*400*220 |
17 |
|
AJX |
5 |
1 |
220 |
50 |
240 |
22.7 |
300*400*230 |
20 |
|
AJX |
10 |
1 |
220 |
50 |
240 |
45.5 |
410*540*680 |
28 |
|
AJX |
15 |
1 |
220 380 |
50 |
240 430 |
68 39 |
410*540*680 |
35 |
|
AJX |
20 |
2 |
380 |
50 |
430 |
52.6 |
410*540*680 |
40 |
|
AJX |
30 |
2 |
380 |
50 |
430 |
78.9 |
470*630*1100 |
65 |
|
AJX |
50 |
2 |
380 |
50 |
430 |
131.5 |
1020*650*1600 |
|
